Pierburg „CWA100“ bzw. „CWA100-2“

Pierburg's elektrische Wasserpumpe für den mittleren Leistungsbedarf.


  • Robuste und innovative Bauweise
  • Brushless Nassläuferprinzip
  • Integrierte elektronische Drehzahlregelung
  • Bedarfsgerecht und stufenlos steuerbar (PWM)
  • Besonders betriebssicher und verschleißfrei
  • Hohe Förderleistung

Pierburg CWA100

Bei der CWA100 handelt es sich um eine Leistungsstärkere Version der CWA50.
Die Abmessungen und auch das Gewicht sind annähernd gleich.
Sie deckt damit die Lücke zwischen CWA50 und CWA200. Und wird gerne auch als CWA100-2 bezeichnet.
Das Hauptanwendungsgebiet ist die Ladeluftkühlung im Verbrennungsmotor-Bereich
sowie die Kühlung vielfältiger Komponenten in Elektrofahrzeugen.


Informationen:

Technische Daten:

  • Bezeichnung: "Pierburg CWA100-2"
  • Betriebsspannung: 8-16 Volt
  • Gewicht: ca. 1,0 kg
  • Stromaufnahme: 8,5A max. im Betrieb und 0,2mA im Standby
  • Nennförderdruck: ≥ 0,75 bar *
  • Volumenstrom: ca. 30-35 l/min @ 0,75bar / 40-45 l/min @ 0,50bar
  • Drehzahl: ca. 7000 U/min
  • Temperaturbereich: -40°C – 110°C (Wasser) / -40°C – 120°C (Umgebung)
  • Schutzart: IP 67 + IP 69 K

Teilenummern:

  • Pierburg: 7.06754.05.0
  • Mercedes: A0005000486


Downloads:

Datenblatt:
CWA100 Datenblatt DE (pdf)

3D CAD Daten:
CWA100 3D CAD (zip)

PWM Info:
CWA PWM Info (pdf)


Zeichnung:

drawing

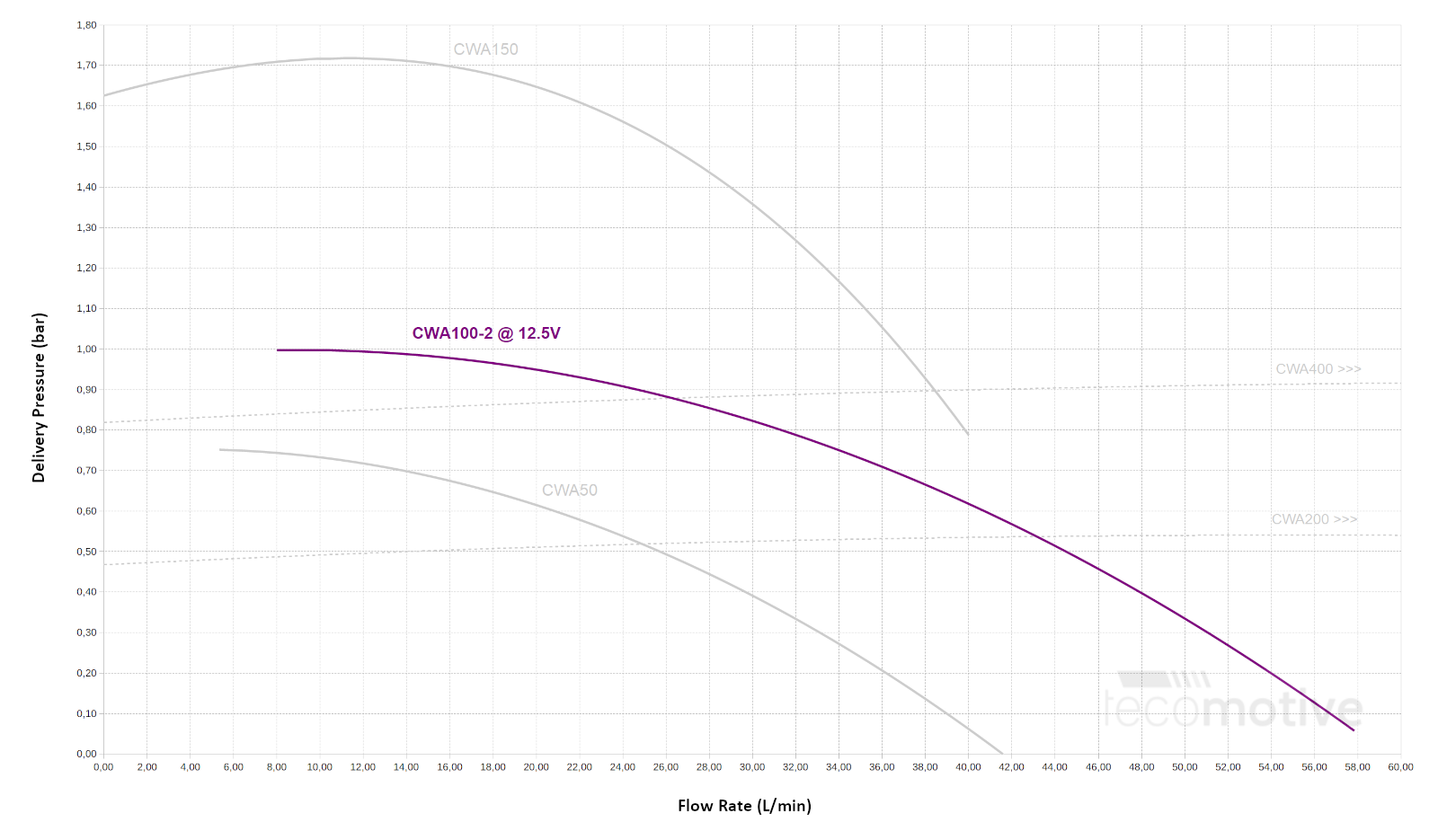

Förderdiagramm:

flowrate

Übersicht:

flowrate

Know-how:

* Der Förderdruck ist nicht der Systemdruck.
Selbstverständlich können diese Pumpen bei Systemdrücken arbeiten, wie sie z.B. im
Wasserkreislauf eines Automobils vorkommen. (ca. 0,8 bis 1,2 Bar)
Der Förderdruck (bzw. Förderhöhe oder Differenzdruck) beschreibt grob gesagt den "Widerstand" des Kühlkreislaufes.
Tipp: Ein mechanisches Thermostat ist übrigens für fast die Hälfte dieses "Widerstands" verantwortlich.


Sonstiges:

Gerne liefern wir Ihnen auch einen passenden Controller (tinyCWA) um diese Pumpe zu steuern.
Senden Sie uns einfach eine Nachricht oder schauen Sie in unseren Shop.
Dort finden Sie zum Beispiel auch Bundle-Angebote. :-)
